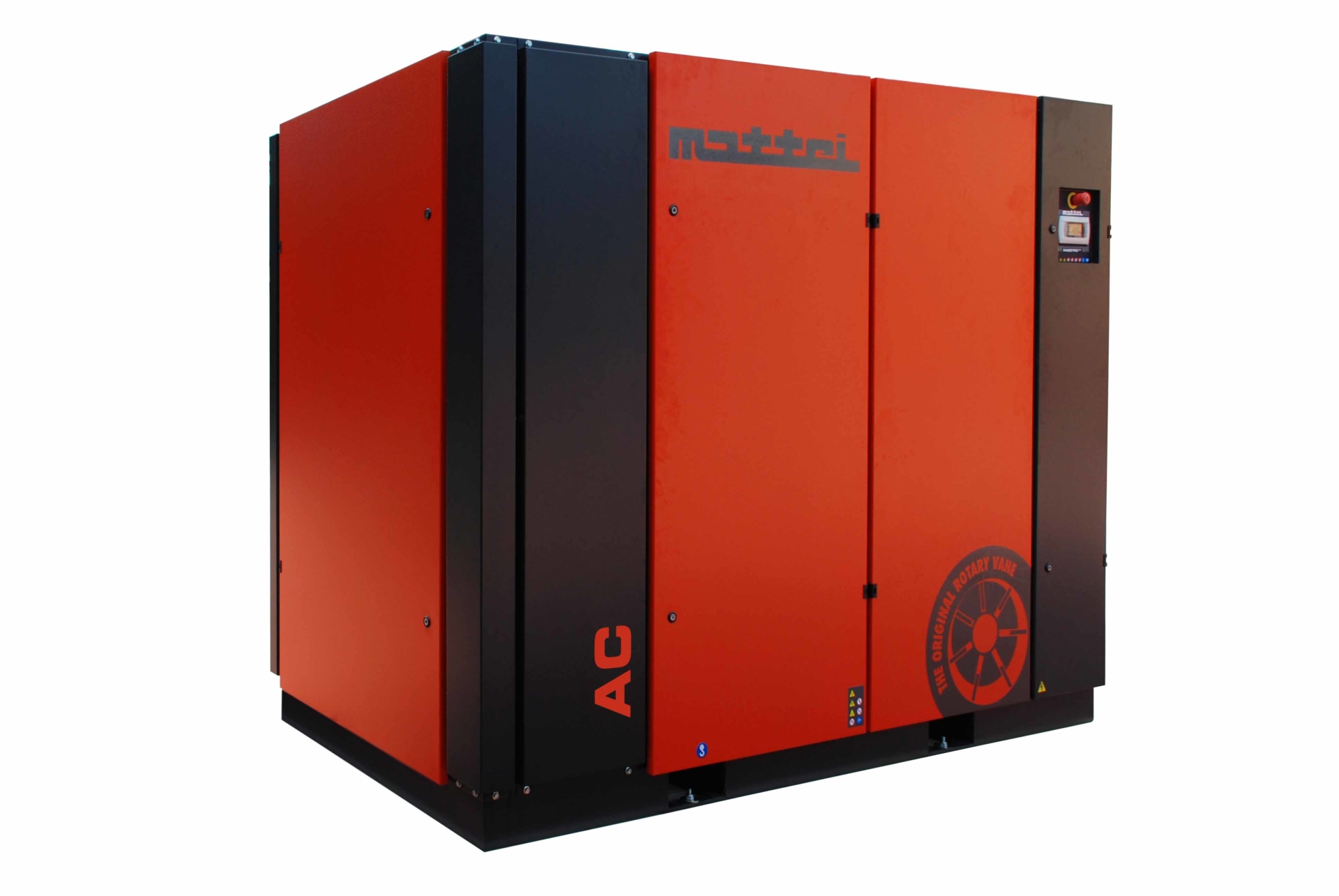

AC 75 (PLUS) (R,W)

Q: Je tento kompresor vhodný pro mě?

Kompresory ze série AC jsou vhodné pro jakýkoliv průmysl, kde je potřeba bezpečně zajistit výrobu stlačeného vzduchu s minimálními provozními a investičními náklady a nízkou hladinou hluku. Tyto kompresory jsou vhodné pro zejména pro provoz se stálou spotřebou stlačeného vzduchu. Je-li naopak pro Váš provoz charakteristická proměnlivá spotřeba stlačeného vzduchu, doporučujeme pro ideální ekonomickou úspornost kompresor s frekvenčním měničem (série Optima nebo Blade i).

Q: Jaká je záruka na tento kompresor?

V případě uzavření servisní smlouvy poskytujeme záruku 6 let na lamelové kompresory Mattei.

Q: Jaká je standardní životnost kompresoru?

Při dodržení servisních intervalů a v závislosti na okolních podmínkách provozu je životnost lamelového bloku a lamel 100 000 hodin bez nutnosti generální opravy.

Q: Jak funguje lamelový kompresor?

Rotační lamelové kompresory jsou tvořeny válcovým statorem, ve kterém se otáčí excentricky umístěný rotor. Rotor je opatřen štěrbinami, ve kterých se volně pohybují zasunovatelné kovové destičky – lamely. Při otáčení rotoru na lamely působí odstředivé síly a míra jejich vysunutí je v každé poloze vymezena vzdáleností od stěny statoru. Tím dochází ke vzniku komor, jejichž objem se při otáčení rotoru plynule mění. Nasátý vzduch je tak bez pulsů stlačován v objemech ohraničovaných rotorem, statorem a lamelami. Styčné plochy statoru a lamel jsou od sebe odděleny olejovým filmem, který zamezuje přímému kontaktu jednotlivých kovových dílů a tím i jejich opotřebení. Vstřikovaný olej slouží kromě mazací a těsnící funkce také pro odvedení tepla uvolňujícího se při kompresi.

Série Air Center

Nejprodávanější modely ve své třídě

Jednoduchý princip stlačování

Nízká frekvence otáček 1500 1/min

Záruka 6 let

Elektromotor IE3 se soft startem

Nízké servisní náklady

Cena poptávkou

Cena poptávkou

Rychlá poptávka

Jaroslav Jurča

zákaznická podpora

+420 606 096 133

obchod@mondo.cz

Výkonnost:
- 8 bar L – 14,32 m³/min
- 10 bar H – 12,66 m³/min
- 13 bar HH – 11,18 m³/min
Hladina akustického tlaku: 68 db (A)
Příkon: 75 kW
Délka / Šířka / Výška: 2420 mm / 1245 mm / 1890 mm
Hmotnost: 1990 kg
Motor s účinností IE3
Řídící jednotka Maestro XS (spojení přes Modbus RS-485)

Integrovaná kondenzační sušička – verze „PLUS“

Modely PLUS zahrnují instalaci integrované kondenzační sušičky s přímou expanzí chladiva, jejíž chladící okruh je naplněn plynným chladícím médiem ohleduplným k životnímu prostředí.

Toto konstrukční řešení přináší následující výhody:

snížení nákladů na instalaci
snížení nároků na prostor

Využití odpadního tepla – verze „R“

Modely R jsou vybaveny systémem pro využití odpadního tepla z kompresoru. Sestává se z výměníku tepla olej/voda, termostatického ventilu a propojovacího potrubí. Umožňuje ohřev užitkové vody pro průmyslové nebo sanitární využití.

Vodou chlazený kompresor – verze „W“

Modely W jsou vybaveny výměníkem tepla olej/voda. Tento systém je vhodný pro aplikace s dostačujícím množstvím chladící vody o dané kvalitě a bez možnosti standardního odvodu tepla.

Toto konstrukční řešení přináší následující výhody:

zlepšení kvality stlačeného vzduchu
snížení provozních teplot kompresoru

Nízké náklady na údržbu

Běžná údržba kompresoru představuje pouze výměnu oleje v intervalu cca 5 000 provozních hodin (podle typu oleje), výměnu olejového filtru a filtru odlučovače oleje. Dále zahrnuje čištění, případně výměnu sacího filtru a čištění vzduchového chladiče.

Absence silových valivých ložisek významně přispívá ke značnému snížení nákladů na údržbu. V lamelovém kompresoru jsou použita pouze kluzná ložiska s velmi dlouhou životností a s téměř nulovými nároky na údržbu.

Přímá spojka

Mechanické propojení kompresoru s elektromotorem:

je pomocí přímé pružné spojky
bez řemenů, převodovky či dalších součástí a ložisek
při frekvenci otáček 1.500 1/min

Toto řešení se vyznačuje vysokou spolehlivostí a minimálními nároky na údržbu.

Odváděč kondenzátu

Každý kompresor je standardně vybaven vzduchovým chladičem, cyklónovým odlučovačem kapek a elektronickým odváděčem kondenzátu.

Řídící jednotka – MAESTRO^xs

Kompresory řady AC 4000 jsou vybaveny elektronickou řídící jednotkou MAESTRO^xs. Jednotka automaticky řídí, monitoruje a umožňuje programovat provoz kompresoru a může být propojena do PC pro dálkové ovládání. Je-li propojena s dalším kompresorem vybaveným řídící jednotkou MAESTRO^xs, stane se nadřazeným systémem kompresorovny, čímž uspoří nutnost instalace samostatné nadřazené řídící jednotky.

Spolehlivost a dlouhá životnost

Lamelové kompresory jsou určeny k trvalému provozu 24 hodin denně a 12 měsíců ročně za konstantního tlaku. Životnost kompresorů Mattei často prokazatelně překračuje bez významných problémů 100 000 provozních hodin.

Kvalita stlačeného vzduchu

Zbytková koncentrace oleje ve stlačeném vzduchu na výstupu <3 mg/m³. Teplota stlačeného vzduchu na výstupu z chladiče <10 K nad teplotou okolního prostředí. Teplota rosného bodu stlačeného vzduchu pro verzi AC PLUS je +3 ˚C ve shodě s požadavky ISO 8573.1, třída 4.

Model	Výkonnost			Hladina akustického tlaku	Příkon	Vzdušník	Rozměry			Hmotnost
	8 bar L	10 bar H	13 bar HH	Hladina akustického tlaku	Příkon	Vzdušník	Délka	Šířka	Výška	Hmotnost
	m³/min	m³/min	m³/min	db (A)	KW	l	mm	mm	mm	kg
AC 30 (PLUS) (R,W)	5,62	4,67	3,67	66	30	-	1830	960	1670	920
AC 37 (PLUS) (R,W)	6,8	5,65	4,8	66	37	-	1830	960	1670	950
AC 45 (PLUS) (R,W)	8,28	7	5,85	66	45	-	1830	960	1670	1060
AC 55 (PLUS) (R,W)	10,67	9,5	8,37	68	55	-	2420	1245	1890	1890
AC 75 (PLUS) (R,W)	14,32	12,66	11,18	68	75	-	2420	1245	1890	1990
AC 90 (PLUS) (R,W)	16,79	14,12	12,49	69	90	-	2420	1245	1890	2090
AC 110 (PLUS)* (R,W)	21,35	17,65	-	69	110	-	2350 (2950)*	1390	1980	2880
AC 132 (PLUS)* (R,W)	24,47	21,95	-	69	132	-	2350 (2950)*	1390	1980	3170
AC 160 (R,W)	27,8	24,58	22,38	75	160	-	2700	1780	2240	4050
AC 200 (R,W)	36,98	31,12	27,05	75	200	-	2700	1780	2240	4600
AC 250 (R,W)	42,57	37,99	32,08	75	250	-	2700	1780	2240	4800

Často kladené dotazy

Je tento kompresor vhodný pro mě?

Kompresory ze série AC jsou vhodné pro jakýkoliv průmysl, kde je potřeba bezpečně zajistit výrobu stlačeného vzduchu s minimálními provozními a investičními náklady a nízkou hladinou hluku.

Tyto kompresory jsou vhodné pro zejména pro provoz se stálou spotřebou stlačeného vzduchu. Je-li naopak pro Váš provoz charakteristická proměnlivá spotřeba stlačeného vzduchu, doporučujeme pro ideální ekonomickou úspornost kompresor s frekvenčním měničem (série Optima nebo Blade i).

Jaká je záruka na tento kompresor?

V případě uzavření servisní smlouvy poskytujeme záruku 6 let na lamelové kompresory Mattei.

Jaká je standardní životnost kompresoru?

Při dodržení servisních intervalů a v závislosti na okolních podmínkách provozu je životnost lamelového bloku a lamel 100 000 hodin bez nutnosti generální opravy.

Jak funguje lamelový kompresor?

Rotační lamelové kompresory jsou tvořeny válcovým statorem, ve kterém se otáčí excentricky umístěný rotor. Rotor je opatřen štěrbinami, ve kterých se volně pohybují zasunovatelné kovové destičky – lamely. Při otáčení rotoru na lamely působí odstředivé síly a míra jejich vysunutí je v každé poloze vymezena vzdáleností od stěny statoru. Tím dochází ke vzniku komor, jejichž objem se při otáčení rotoru plynule mění.

Nasátý vzduch je tak bez pulsů stlačován v objemech ohraničovaných rotorem, statorem a lamelami. Styčné plochy statoru a lamel jsou od sebe odděleny olejovým filmem, který zamezuje přímému kontaktu jednotlivých kovových dílů a tím i jejich opotřebení. Vstřikovaný olej slouží kromě mazací a těsnící funkce také pro odvedení tepla uvolňujícího se při kompresi.
