Řada HHL

s regenerací za studena, 90 m³/h - 9000 m³/h

S regenerací změnou tlaku (PSA)

Tradice od roku 1948

Teplota rosného bodu –40 ˚C/–70 ˚C

Hotline 24/7

Cena poptávkou

Cena poptávkou

Rychlá poptávka

Jaroslav Jurča

zákaznická podpora

+420 606 096 133

obchod@mondo.cz

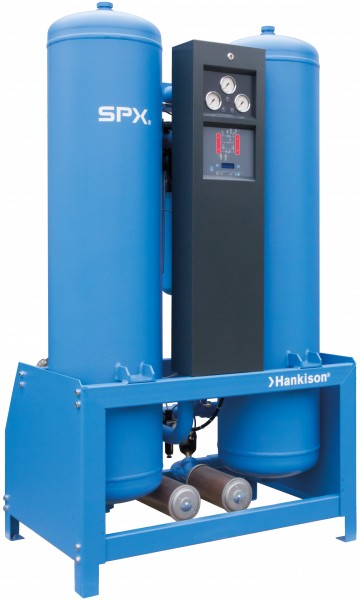

Adsorpční sušičky z řady HHL jsou určeny pro sušení stlačeného vzduchu s regenerací změnou tlaku (PSA – pressure swing adsorption) určené pro průmyslové účely.

Adsorpční sušičky HHL jsou dodávané včetně ochranného filtru NGF z řady HF a prachového filtru z řady PF. Doporučuje se předřadit filtr NGF z řady SF. Pro úsporu energie se doporučuje elektronická řídící jednotka Level 3.

Firma MONDO s.r.o. nabízí návrh, instalaci, zaškolení, zprovoznění a následnou servisní činnost na adsorpčních sušičkách HHL.

Výhody adsorpčních sušičů HHL:

pro průtoky od 90 m³/h do 9 000 m³/h
snadná montáž
nízké provozní náklady
integrovaná filtrace
dlouhá životnost adsorpční náplně (při vhodném provozu až 5 let)
stabilní teplota rosného bodu – 40 ˚C nebo – 70 ˚C
indikátory pracovního tlaku v kolonách

Výhody řídící jednotky Level 3 pro HHL:

minimalizuje použití regeneračního vzduchu při provozu s nižším zatížením
je možné si zvolit jeden ze čtyř pracovních režimů -70 ˚C, -40 ˚C, -20 ˚C, +3 ˚C
podsvícený displej zobrazuje úspory energie, provozní režim s upomínkou na pravidelné údržby
komunikační rozhraní MODBUS patří do standardní výbavy
možnost úsporného chodu na základě teploty rosného bodu z integrovaného čidla TRB

Model	Výkonnost*	Potrubní připojení	Rozměry			Hmotnost	El. připojení	Předfiltr	Následný filtr
	Výkonnost*		A	B	C	Hmotnost	El. připojení
	m³/h		mm			kg	V/F/Hz
HHL 91	90	3/4"	750	750	1 950	184	240/1/50 240/1/60	F06-B-HF	F06-B-PF
HHL 141	140	3/4"	750		1 950	221		F07-B-HF	F07-B-PF
HHL 271	270	1"	1 150		1 980	402		F08-B-HF	F08-B-PF
HHL 351	350	1 1/2"			1 980	425		F10-B-HF	F10-B-PF
HHL 521	520				1 990	553		F11-B-HF	F11-B-PF
HHL 681	680				1 990	657		F12-B-HF	F12-B-PF
HHL 901	900	2"		849	2 000	816		F14-B-HF	F14-B-PF
HHL 1 051	1 050	2 1/2"	1 500	1 320	2 011	950		F14-B-HF	F14-B-PF
HHL 1 351	1 350	2 1/2"		1 420	1 995	1 270		F15-B-HF	F15-B-PF
HHL 1 651	1 650	3"		1 470	2 147	1 570		F16-B-HF	F16-B-PF
HHL 1 951	1 950	3"		1 520	2 175	1 650		F17-B-HF	F17-B-PF
HHL 2 351	2 350	DN 100		1 720	2 193	2 075		HF5-60	HF6-60
HHL 2 700	2 700		1 700	1 770	2 210	2 300		HF5-60	HF6-60
HHL 3 600	3 600		1 950	1 920	2 200	3 230		HF5-64	HF6-64
HHL 5 201	5 200	DN 150	2 400	2 164	2 390	4 100		HF5-68	HF6-68
HHL 7 101	7 100		2 690	2 334	2 709	5 750		HF5-72	HF6-72
HHL 9 001	9 000		2 820	2 594	2 568	6 800		HF5-76	HF6-76

* Dle DIN/ISO 7183, výkonnost definovaná při teplotě +20 °C a tlaku 1 bar (a), pracovním tlaku 7 bar (g), vstupní teplotě +35 °C, teplotě prostředí nebo teplotě chladicí vody +25 °C, teplotě rosného bodu −40 °C/ 100 % rel. vlhkosti.

Opravné součinitele pro provozní tlak a vstupní teplotu		Pracovní tlak bar (g)
Opravné součinitele pro provozní tlak a vstupní teplotu		4	5	6	7	8	9	10	11	12	13	14	15	16
Vstupní teplota °C	+35	0,63	0,75	0,88	1,00	1,06	1,12	1,17	1,22	1,27	1,32	1,37	1,41	1,46
	+36	0,62	0,74	0,87	0,99	1,05	1,11	1,16	1,22	1,27	1,31	1,36	1,40	1,45
	+37	0,62	0,74	0,86	0,99	1,05	1,10	1,16	1,21	1,26	1,31	1,35	1,40	1,44
	+38	0,61	0,74	0,86	0,98	1,04	1,10	1,15	1,20	1,25	1,30	1,34	1,39	1,43
	+39	0,61	0,73	0,85	0,97	1,03	1,08	1,14	1,19	1,24	1,28	1,33	1,37	1,41
	+40	0,60	0,72	0,84	0,96	1,02	1,07	1,13	1,18	1,22	1,27	1,31	1,36	1,40
	+41	0,59	0,71	0,83	0,95	1,01	1,06	1,11	1,16	1,21	1,26	1,30	1,34	1,38
	+42	0,59	0,71	0,82	0,94	1,00	1,05	1,10	1,15	1,20	1,24	1,29	1,33	1,37
	+43	0,58	0,70	0,81	0,93	0,99	1,04	1,09	1,14	1,19	1,23	1,27	1,32	1,36
	+44	0,57	0,69	0,80	0,92	0,97	1,02	1,07	1,12	1,17	1,21	1,26	1,30	1,34
	+45	0,56	0,68	0,79	0,90	0,96	1,01	1,06	1,11	1,15	1,19	1,24	1,28	1,32
	+46	0,56	0,67	0,78	0,89	0,94	1,00	1,04	1,09	1,13	1,18	1,22	1,26	1,30
	+47	0,55	0,66	0,77	0,88	0,93	0,98	1,03	1,07	1,12	1,16	1,20	1,24	1,28
	+48	0,54	0,65	0,76	0,86	0,92	0,97	1,01	1,06	1,10	1,14	1,18	1,22	1,26
	+49	0,53	0,64	0,74	0,85	0,90	0,95	1,00	1,04	1,08	1,12	1,16	1,20	1,24
	+50	0,52	0,62	0,73	0,83	0,88	0,93	0,97	1,02	1,06	1,10	1,14	1,17	1,21

Technické údaje	HHL
Řídící jednotka podle zatížení (úroveň 2)	volitelná výbava
Integrovaná sada filtrů	standardní výbava
Odvod kondenzátu pro předfiltr	elektronický, řízený úrovní hladiny
Médium	stlačený vzduch
Systém vysoušení	adsorpce ve dvou kolonách
Systém regenerace	změnou tlaku - PSA
Předfiltr	0,01 μm
Následný (prachový) filtr	1 μm
Umístění	vnitřní
Montáž	samostatné umístění

Standardní nastavení teploty rosného bodu HHL/HHS (výstup)	Teplota rosného bodu	Vstupní teplota
4minutový cyklus	−70 °C	+35 °C
10minutový cyklus	−40 °C
16minutový cyklus	−20 °C
24minutový cyklus	+3 °C
